Shuntopac® shuntgruppe for kjøling

TTM Energiprodukter tilbyr et bredt utvalg av prefabrikkerte shuntgrupper for varme, kjøling og varmegjenvinning, samt kombinerte shuntgrupper som inneholder to eller flere av disse funksjonene. Ved å velge en Shuntopac-shuntgruppe får du en riktig dimensjonert og velfungerende shuntfunksjon til anlegget ditt. Utvalget presenteres under hver type shunt.

Alle shuntgrupper dimensjoneres og får en produktkode som beskriver utførelse og tekniske spesifikasjoner, med forklaring tilgjengelig under "kodemaler."

Alle våre shuntgrupper er miljøvurdert.

---

Lenke til SHUNTSelect dimensjoneringsprogram: https://shuntselect.ttmenergi.se/

---

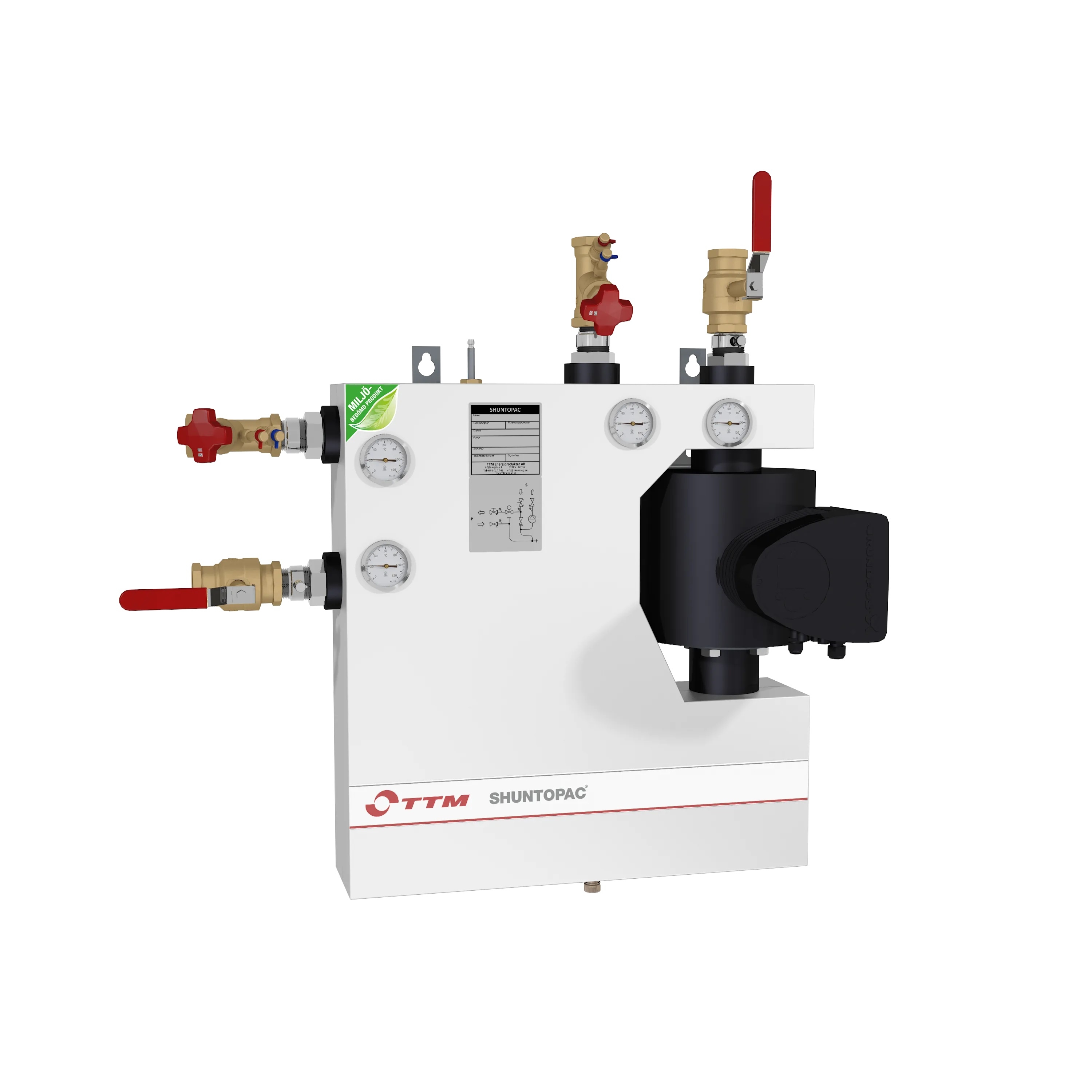

SHUNTOPAC® 20-50 K

Shuntopac 20-50 K er en miljøvurdert shuntgruppe for konvensjonelle kjølesystemer og fjernkjøleanlegg, med tilkoblingsdimensjoner fra DN 20 til DN 50 som standard. Shuntgruppen kan tilpasses med komponenter fra forskjellige produsenter og ulike koblingsalternativer.

Den leveres med en brann- og korrosjonssikker kåpe i polyesterbelagt aluminiumplater. Isolasjonen er standard AF/Armaflex AF-2, men andre tykkelser kan leveres på forespørsel. Opphengningssystemet gir fleksibilitet i montasjen, med konsoller i gulkromatert plattjern, og rørbøyer er tilgjengelig som tilbehør.

Rørpakken består av helsvetsede trykkkärlsrør i henhold til SS-EN 10216-2 og DIN 2391, med grå primer for rustbeskyttelse. Alternativer med andre materialer eller overflatebehandlinger kan leveres etter bestilling. Designet forhindrer uønsket kjøleoverføring på grunn av dobbeltsirkulasjon.

Shuntopac 20-50 K er CE-merket i samsvar med maskindirektivet, og shuntgruppen er miljøvurdert.

---

SHUNTOPAC® U 20-50 K

Shuntopac U 20-50 K er en shuntgruppe for konvensjonelle kjølesystemer og fjernkjøleanlegg, og leveres som standard med tilkoblingsdimensjoner fra DN 20 til og med DN 50. Shuntgruppen kan utstyres med flere komponenter fra valgfri produsent og har en rekke ulike koblingsalternativer.

Shuntopac U 20-50 K leveres med et brann- og korrosjonssikkert deksel av polyesterbelagt aluminiumsplate. Isolasjonen består som standard av AF/Armaflex AF-2. Annen isolasjonstykkelse kan leveres på forespørsel. Opphengsanordningen består av braketter av gulchromatert flatjern.

Rørpakken er i standardutførelse laget av helsveisede trykkbeholderrør i henhold til SS-EN 10216-2 og DIN 2391, overflatebehandlet med grå primer for rustbeskyttelse. Rørpakker i annen kvalitet eller med annen overflatebehandling kan leveres på bestilling. Utformingen av rørpakken forhindrer uønsket varmeoverføring på grunn av dobbeltsirkulasjon.

Shuntopac U 20-50 K er CE-merket i samsvar med samsvarserklæring 2B i henhold til maskindirektivet.

Shuntgruppen er miljøvurdert.

---

SHUNTOPAC® 65-100 K

Shuntopac 65-100 K er en shuntgruppe for konvensjonelle kjøleanlegg, tilgjengelig med tilkoblingsdimensjoner fra DN 65 til DN 100 som standard. Den kan utstyres med komponenter fra ulike produsenter og tilbyr flere koblingsalternativer.

Denne modellen leveres med en brann- og korrosjonssikker kåpe i aluzinkplater, og standardisoleringen er AF/Armaflex AF-2, med mulighet for andre tykkelser på forespørsel. Shuntgruppen er utstyrt med et stativ med to ben og fotplater for stabil montering på gulvet.

Rørpakken består av helsvetsede trykkbeholderrør i henhold til SS-EN 10216-2, med grå primer for rustbeskyttelse. Andre materialer eller overflatebehandlinger kan leveres på forespørsel. Designet på rørpakken forhindrer uønsket kjøleoverføring forårsaket av dobbeltsirkulasjon.

Shuntopac 65-100 K er CE-merket i samsvar med maskindirektivets deklarasjon 2B og er miljøvurdert.

---

SHUNTOPAC® 125-200 K

Shuntopac 125-200 K er en shuntgruppe for konvensjonelle kjøleanlegg og leveres som standard med tilkoblingsdimensjoner fra DN 125 til og med DN 200. Shuntgruppen kan utstyres med flere komponenter fra valgfritt fabrikat og tilbyr et bredt utvalg av tilkoblingsmuligheter.

Den leveres med et brann- og korrosjonssikkert deksel laget av aluzinkplater, og isoleringen er som standard AF/Armaflex AF-2. Annen isolasjonstykkelse kan leveres på forespørsel. Shuntgruppen er montert på et stativ med fire ben og fotplater for stabil montering og fastsitting i gulv.

Rørpakken består som standard av helsveisede trykkbeholderør i henhold til SS-EN 10216-2. Rørpakker i annen kvalitet eller med annen overflatebehandling kan leveres på bestilling. Rørpakningens design fungerer som en barriere mot uønsket kjøleoverføring på grunn av dobbeltkrets.

Shuntopac 125-200 K er CE-merket i samsvar med produsentens erklæring 2B i henhold til maskindirektivet.

Shuntgruppen er miljøvurdert.

---

SHUNTOPAC® H 20-50 K

Shuntopac H 20-50 K er en shuntgruppe tilpasset for begrensede plasser, designet for konvensjonelle kjøleanlegg og fjernkjølingssystemer. Den leveres som standard med tilkoblingsdimensjoner fra DN 20 til DN 50. Denne modellen kan utstyres med komponenter fra valgfritt fabrikat og har flere alternativer for tilkobling.

Shuntopac H 20-50 K leveres med et brann- og korrosjonssikkert deksel laget av polyesterbelagt aluminiumplate. Isolasjonen er som standard AF/Armaflex AF-2.

Monteringssystemet består av konsoller laget av gulkromatert plattjern.

Rørpakken er standard utført med helsveisede trykkbeholderør SS-EN 10216-2 og DIN 2391, og er rustbeskyttet med grå primer. Rørpakker med annen kvalitet eller overflatebehandling kan leveres på forespørsel. CE-erklæring i samsvar med maskindirektivet 2006/42/EG: "Delvis fullført maskin."

Shuntgruppen er miljøvurdert.

---

SHUNTOPAC® 20-200 FK

Shuntopac 20-200 FK er en shuntgruppe som gir mulighet for å heve returtemperaturen i et fjernkjøleanlegg, og dermed unngå ekstra kostnader i form av flödestaksen*. Høy oppvarming i en anlegg øker utnyttelsen og effektiviteten til fjernkjøleanlegget.

Shuntopac 20-200 FK leveres som standard med tilkoblingsdimensjoner fra DN 20 til DN 200. Shuntgruppen kan utstyres med flere komponenter fra valgfritt fabrikat, for eksempel pumpe, ventiler, rørmateriale osv.

Shuntopac 20-200 FK leveres med brann- og korrosjonssikker kapsling i Aluzink-plate. Isoleringen er som standard AF/Armaflex AF-2. Shuntgruppen er utstyrt med stativ med ben og fotplater for plassering på gulv. Rørpakken består som standard av helsveisede trykkbeholderør i henhold til EN 10216-2:2013. Rørpakker i andre materialer, for eksempel rustfritt stål, kobber eller med annen overflatebehandling kan leveres på forespørsel. Utformingen av rørpakken fungerer, ved angitte monteringsposisjoner, som en sperre mot uønsket energioverføring på grunn av dobbel sirkulasjon.

Shuntopac 20-200 FK er CE-merket i samsvar med maskindirektivet 2006/42/EG, som "Delvis fullført maskin."
